一個常見的變頻器和觸摸屏控制的恒壓供水實例：在供水設備中，水箱向外供水時，會存在水壓不穩定，忽高忽低的現象。針對此類情況，我們可以對水箱的水位進行恒液位控制，構建一個恒壓供水控制系統。例舉一個常見的案例，圖示如下：

       當設定水箱水位值為150mm時，不論水箱的出水量為多少，通過調節進水量，能夠?qū)崿F(xiàn)水箱水位保持在150mm的位置。由于液位高度與水箱底部所受壓力成正比，因此可用一個遠傳壓力表來檢測水箱底部壓力大小，從而確定液位高度，并使用PID算法對水位進行自動調節。把遠傳壓力表檢測到的水位模擬量信號送入至變頻器中，變頻器對給定值與實際檢測值的偏差進行PID運算，通過運算輸出結果來調節水泵電機的轉速，從而實現進水量的調節。

       整套控制系統中，核心主要部件是變頻器及觸摸屏，選型如下：

       1、變頻器選型

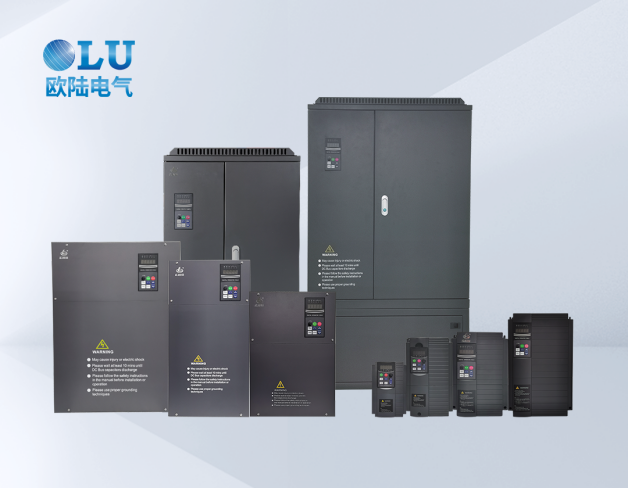

       歐陸EV510A系列變頻器，常見功率段在5.5~30kw之間，用于接收遠傳壓力表的模擬量輸入信號以及調節水泵電機轉速，進而調節進水量。

       2、觸摸屏

       昆侖通態TPC7022

       系統線路圖及相關參數：

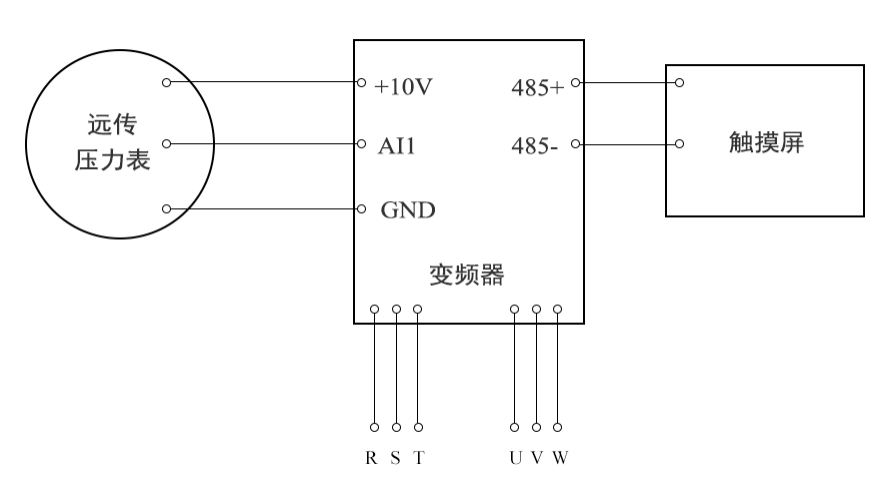

       1、電路圖

       歐陸EV510A系列變頻器，常見功率段在5.5~30kw之間，用于接收遠傳壓力表的模擬量輸入信號以及調節水泵電機轉速，進而調節進水量。

       2、變頻器參數設置

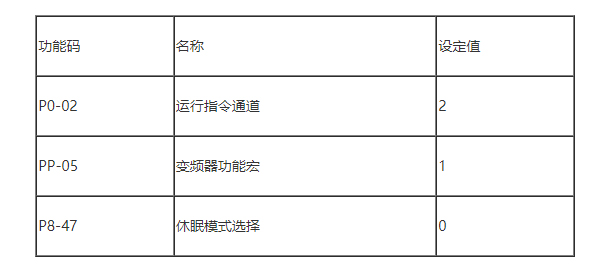

       EV510A變頻器參數設置

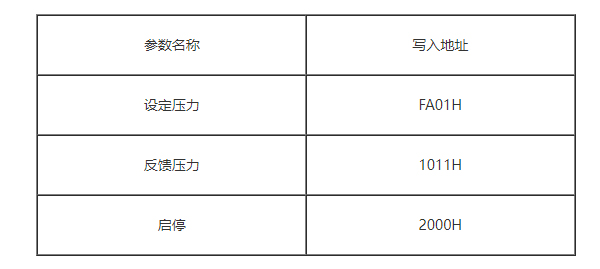

       觸摸屏寫入地址

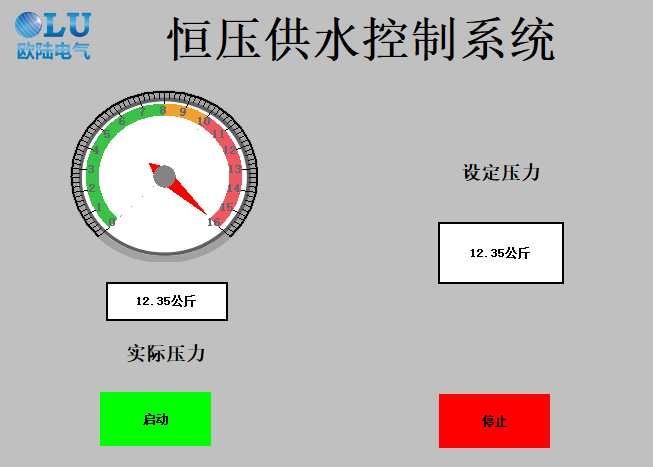

       觸摸屏監控：

       南京歐陸電氣股份有限公司自主研發生產的變頻器15年，在恒壓供水行業已積累大量應用案例，EV510A系列變頻器優化了PID控制算法,在恒壓供水上控制性能更好，響應速度更快，更可靠的實現整個過程控制。此外，我們還針對不同行業定制專屬機型，可滿足不同行業不同客戶的需求。想要了解更多行業應用案例，歡迎在評論區留言。
